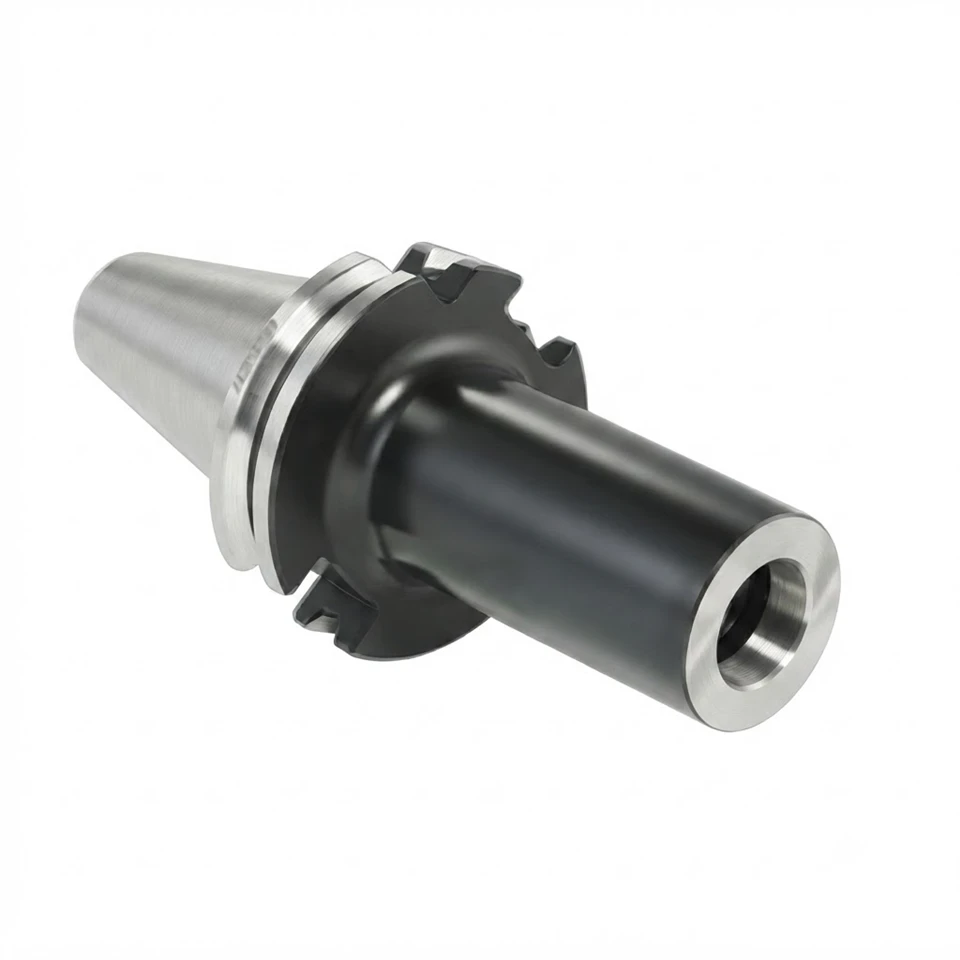

Strukturelle Zusammensetzung
Passt eng an die konische Bohrung der Maschinenspindel an, um eine hochpräzise Positionierung und eine robuste Drehmomentübertragung zu gewährleisten.
Erleichtert das Greifen des automatischen Werkzeugwechslers (ATC) und die präzise Ausrichtung durch Roboterarme.
Ein schwarz-bearbeiteter zylindrischer Abschnitt sorgt für strukturelle Steifigkeit und ermöglicht es dem Werkzeug, tief in Hohlräume oder schmale Werkstückabschnitte einzudringen.
Verfügt über Präzisions-Innengewinde zum sicheren Einschrauben und Arretieren kompatibler Gewindeschneiderköpfe.
Hergestellt aus hochwertigem legiertem Stahl, der einer umfassenden Wärmebehandlung und Präzisionsschleifung unterzogen wurde, um eine außergewöhnliche Biegefestigkeit, Verschleißfestigkeit und Vibrationsdämpfung für eine hervorragende dynamische Balance bei hohen Drehzahlen zu gewährleisten.
Funktionsprinzip
Klemmen und Verriegeln
Verwendet einen Gewindebefestigungsmechanismus, bei dem das Außengewinde des austauschbaren Messerkopfes direkt in das Innengewinde der Nase des Halters geschraubt wird. Der Flächenkontakt und die Vorspannung des Gewindes sorgen zusammen für enorme Klemmkräfte und verhindern ein Lösen bei aggressiven Schnitten.
Kraftübertragung
Die Maschinenspindel dreht die gesamte Halterbaugruppe. Das Drehmoment fließt reibungslos vom Kegelschaft durch den Hauptkörper bis zur vorderen Gewindeschnittstelle und in den Schneidkopf.
Hoch-Effiziente Bearbeitung
Das starre Design mit geradem Schaft minimiert strukturelle Interferenzen und ermöglicht Fräsvorgänge mit hoher{1}Geschwindigkeit und hohem{2}Vorschub. Die Möglichkeit zum schnellen-Kopfwechsel reduziert die Einrichtungs- und Ausfallzeiten erheblich, da der Bediener nur den Schneidkopf und nicht die gesamte Werkzeugbaugruppe austauscht.
Technische Parameter
|
Größe/Modell |
M |
d1 |
d2 |
A |
L |
|
SK40-M10-119 L=100 |
10 |
10.5 |
18 |
119 |
100 |
|
SK40-M10-169 L=150 |
10 |
10.5 |
18 |
169 |
150 |
|
SK40-M12-119 L=100 |
12 |
12.5 |
21 |
119 |
100 |
|
SK40-M12-144 L=125 |
12 |
12.5 |
21 |
144 |
125 |
|
SK40-M12-169 L=150 |
12 |
12.5 |
21 |
169 |
150 |
|
SK40-M16-119 L=100 |
16 |
17 |
29 |
119 |
100 |
|
SK40-M16-144 L=125 |
16 |
17 |
29 |
144 |
125 |
|
SK40-M16-169 L=150 |
16 |
17 |
29 |
169 |
150 |
|
SK50-M10-119 L=100 |
10 |
10.5 |
18 |
119 |
100 |
|
SK50-M10-169 L=150 |
10 |
10.5 |
18 |
169 |
150 |
|
SK50-M12-119 L=100 |
12 |
12.5 |
21 |
119 |
100 |
|
SK50-M12-169 L=150 |
12 |
12.5 |
21 |
169 |
150 |
|
SK50-M16-119 L=100 |
16 |
17 |
29 |
119 |
100 |
|
SK50-M16-169 L=150 |
16 |
17 |
29 |
169 |
150 |
